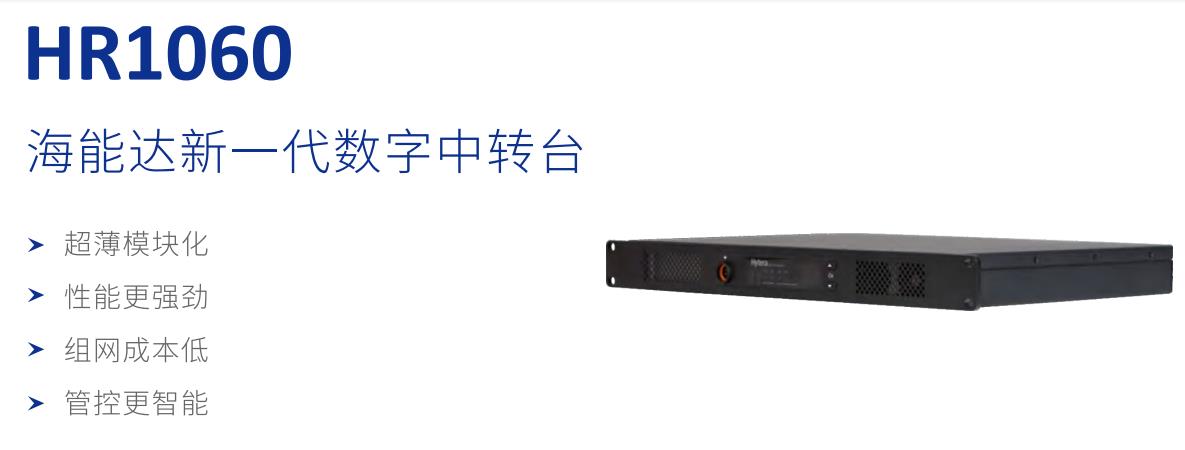

海能达HR1060数字中转台
浏览次数：1996 | 日期：2023-03-16
基于丰富的行业经验、客户的反馈和技术演进，海能达推出新一代数字中转台HR1060,旨在强大中转台的功能，简化中转 台的配置和维护，更好地满足您对中转台的更高要求。
HR1060,在外观、性能和后台管理均有新的跨越。采用全新的外观，更小巧精美；通过增加协处理器大大提升系统性能， 并通过集成路由和SIP网关功能提供融合网关功能；后台采用全新的网络管理平台，极大降低了产品的运营和维护成本。
产品包括两个版本：标准版和增强版。
通用特色
精致小巧，节省空间
1U的高度，为常规中转台的一半。且电源适配器内置，进一步节省空间。
直流/交流电源自动切换
支持直流/交流电源两种输入方式，并可在直流和交流电源间自动切换，方便您的电源备份。
模拟数字自动切换
支持模拟和数字信道自动切换，在向数字转换过程中，允许在模拟和数字用户之间的高效频率共用。
双时隙数字语音流
通过附件尾针，HR1060支持2个语音时隙的语音流，同时也允许第三方扩展其功能。
更大的通信距离
整机接收灵敏度提升，产品具有更大的通 信距离，语音更清晰。
IP互联
分散在不同地域的HR1060之间可通过IP网 络进行连接，形成一个低成本的更大范围的 通信网络。
增强版特色
配置升级，性能更优
增强版本，主频和内核升级，数据处理速率提升达25倍。
集成度高，降低组网成本
产品集成电话网关功能，相对于原有SIP电话解决方 案，客户无须购买电话网关，拥有更低的组网成本。
配置管理简化，智能运维
后台管理采用基于WEB方式的统一网络管理平台，简化 原有网络的配置和管理，让设备运维更智能，更便捷。
网络安全更可靠
支持SNMP3.0版本，可对数据加密，从而保证了网管 网络通信数据的安全性。
解决方案
随着问题复杂度的提升，解决问题的手段也需要多样化。于是，客户经常需要借助多个系统和多个设备的联动才能解 决问题。而我们的HR1060,可提供多种网关的功能，帮助客户实现不同系统下的通信。

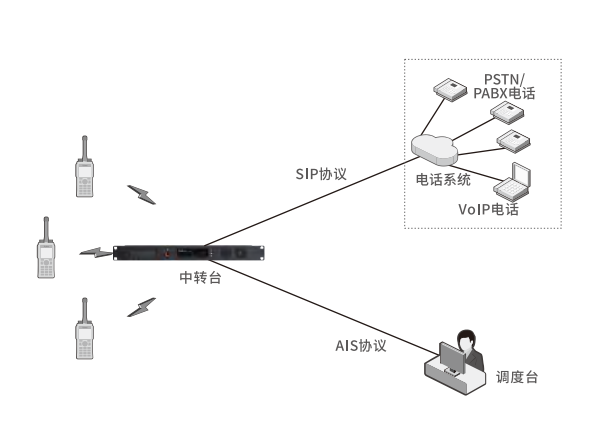

融合通信
HR1060与调度台、SIP电话和VoIP电话应用等对接，实现系统间的融合通信。

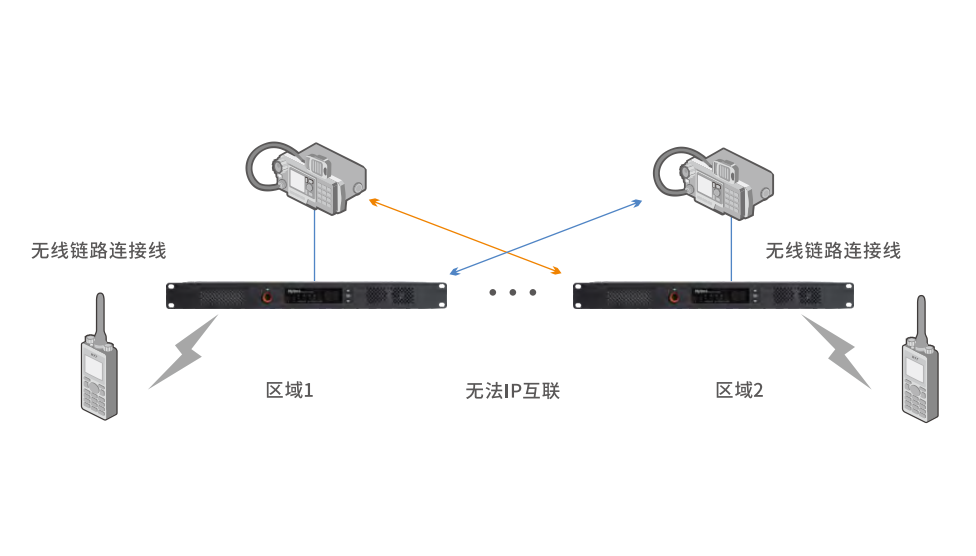

无线链路
本方案适用于有线网络无法到达、布线成本较高或临时面线施工周期较长而导致中转台之间无法通过IP互联组网的场 所，如高速公路、环境监测、森林防火、石油开采和临时应急场所等。中转台之间可通过车载终端建立无线通信链 路，从而实现两个区域之间的通信。
一般规格
频率范围：UHFl:400-470MHz VHF: 136-174MHZ
信道容量：1024
信道间隔：12.5kHz/20kHz/25kHz
工作电压：直流：13.6V±15% 交流：100-240V
电流消耗（直流）：守候（待机）电流：W0.9A 发射电流：W12A
电流消耗（交流）：守候（待机）电流：W0.35A 发射电流：WL2A
频率稳定度：±0.5ppm
天线阻抗：50Q
工作循环：100%
外形尺寸（长x宽x厚）：44mm x 483mm x 366mm
重量：5.8kg
组网：中转、IP互联
发射部分
输出功率： 5-50W连续可调
FM调制方式： HK0F3E@12.5kHz 14K0F3E@20kHz 16K0F3E@25kHz
4FSK数字调制方式： 12.5kHz仅数据：7K60FXD 12.5kHz语音和数据:7K60FXW
传导/辐射杂散：工作:-36dBmWlGHz, -30dBm>lGHz 待机:-57dBmWlGHz, -47dBm>lGHz
调制限制：±2.5kHz@12.5kHz ±4.0kHz@20kHz ±5.0kHz@25kHz
FM交流声与噪声： 40dB@12.5kHz 43dB@20kHz 45dB@25kHz
邻道功率： 60dB@12.5kHz 70dB@20/25kHz
环境性能
工作温度： -30°C ~ +60°C
存储温度： -40°C~ +85°C
灵敏度： 模拟：0.18^V(12dBSINAD) 0.16^V(典型值)(12dBSINAD) 数字：0.18卩V/BER5%
邻道选择性: TIA-603: 65dB@12.5kHz/75dB@20/25kHz ETSI: 60dB@12.5kHz/70dB@20/25kHz
互调响应抑制: TIA-603:75dB@12.5/20kHz/25kHz ETSI: 70dB@12.5/20kHz/25kHz
杂散响应抑制: TIA-603:80dB@12.5/20kHz/25kHz ETSI: 80dB@12.5/20kHz/25kHz
阻塞: 90dB
交流声与噪声: 40dB@12.5kHz 43dB@20kHz 45dB@25kHz
额定音频失真: <3%
音频响应: +1 〜-3dB
传导发射杂散: VGHz W-57dBm； >lGHz <-47dBm
