海能达HR1060中继台面板与内部介绍

浏览次数:997 | 日期:2023-03-20

海能达HR1060中继台是海能达推出的最新数字模拟中继台,有常规版和智能版两个版本,由于是新推出的中继台,前后面板的各个位置的作用等等大家未必清楚,今天就一起了解一下海能达HR1060前后面板的介绍以及内部构造介绍。

一、前后面板介绍

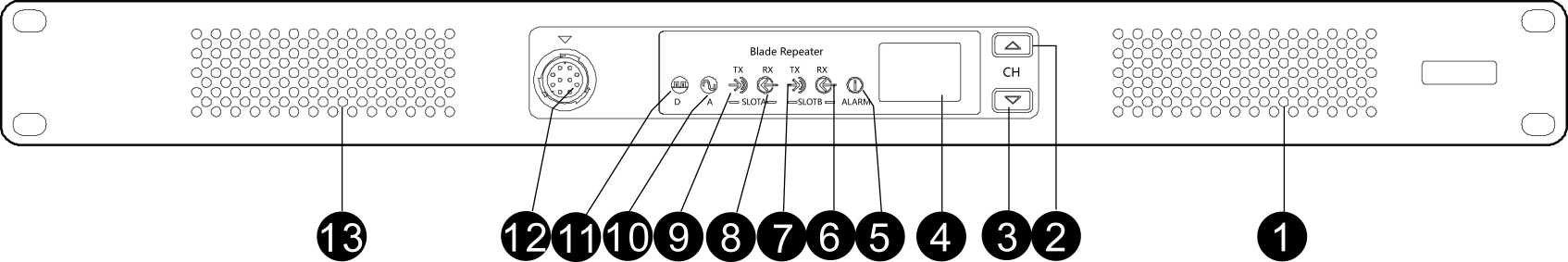

前面板

海能达HR1060中继台面板与内部介绍

序号部件名称序号部件名称
1功放进风口8时隙A接收状态指示灯
2音量&信道+键9时隙A发射状态指示灯
3音量&信道-键10模拟模式指示灯
4数码管显示屏11数字模式指示灯
5告警状态指示灯12航空头接口(音频/写频)
6时隙B接收状态指示灯13电源进风口
7时隙B发射状态指示灯//

后面板

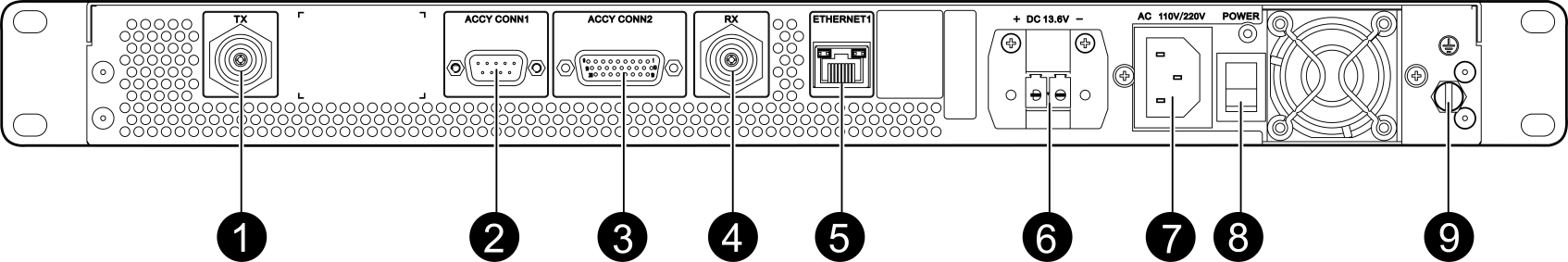

常规版

海能达HR1060中继台面板与内部介绍

序号部件名称序号部件名称
1发射天线接口6直流电源输入接口
2监控/调测接口7交流电源输入接口
3附件接口8交流电源键
4接收天线接口9接地螺钉
5LAN接口//

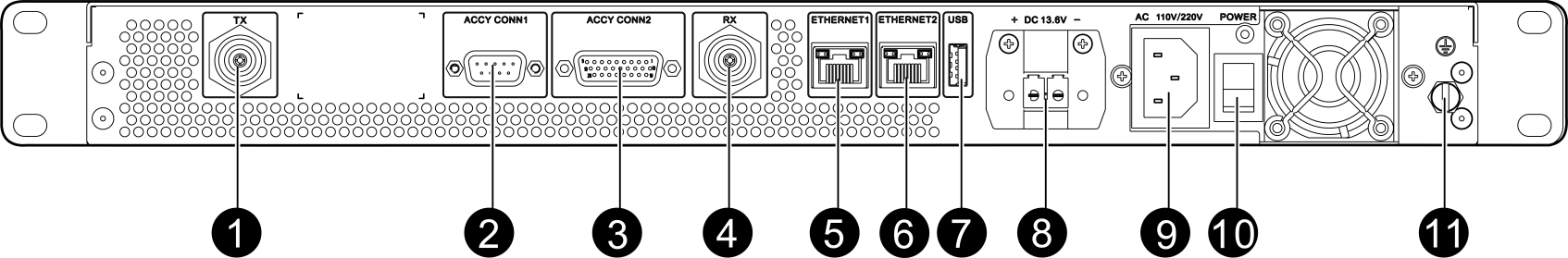

智能版

海能达HR1060中继台面板与内部介绍

序号部件名称序号部件名称
1发射天线接口7USB接口
2监控/调测接口8直流电源输入接口
3附件接口9交流电源输入接口
4接收天线接口10交流电源键
5LAN接口11接地螺钉
6WAN接口//

备注:路由模式时,Ethernet1对应LAN接口,Ethernet2对应WAN接口;交换模式时,不区分LAN/WAN接口。

二、内部结构介绍

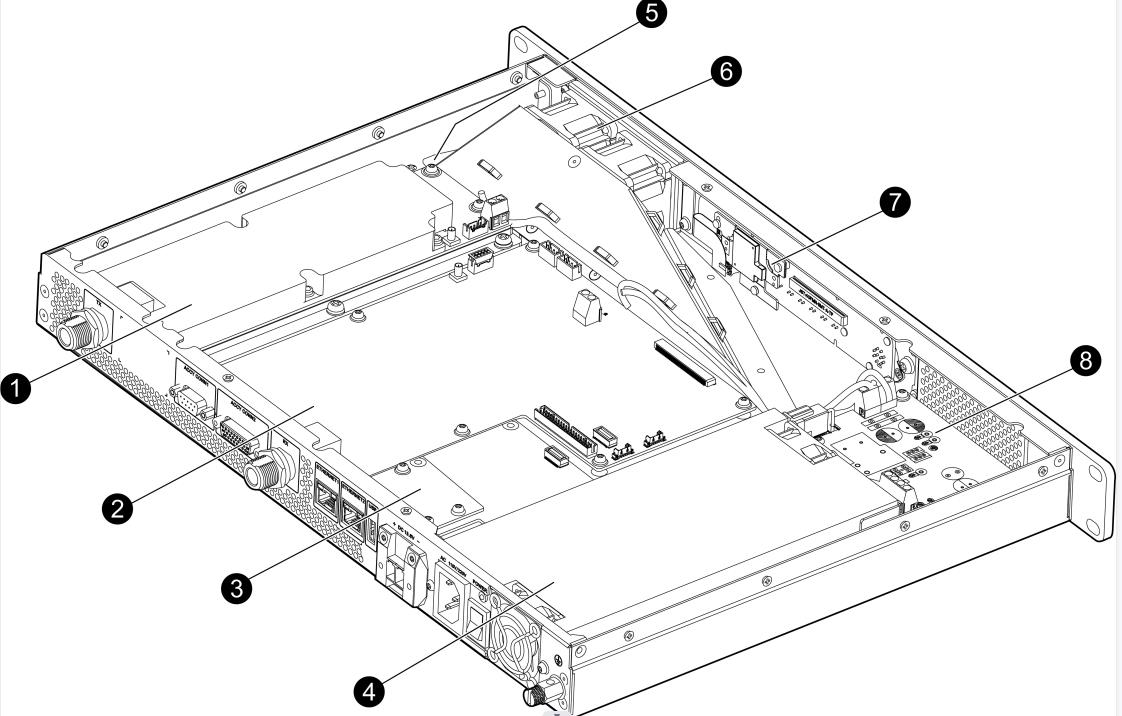

常规版

海能达HR1060中继台面板与内部介绍

序号部件名称序号部件名称
1功放模块5导风罩
2主机板6风扇
3网络小板7面板控制板
4电源模块8浮充板

智能版

海能达HR1060中继台面板与内部介绍

序号部件名称序号部件名称
1功放模块5导风罩
2主机板6风扇
3协处理器7面板控制板
4电源模块8浮充板
